Torfwerk Griendtsveen Esterwegen

Die Firma Griendtsveen erschließt von ihrem Werk am Küstenkanal bei Esterwegen einen Teil des Moorkomplexes der Esterweger Dose mit einer 900 mm Feldbahn. Ein Torfwerk gibt es hier nicht, stattdessen wird der gewonnene Torf direkt in Lkw verladen. Vorhanden sind zwei Kippanlagen, in denen die Torfloren einzeln über Stirnwandklappen entladen werden. Bewegt werden sie über elektrisch angetriebene Spillanlagen. Der Lokomotivpark setzte sich zum Besuchszeitpunkt ausschließlich aus Schöma-Loks zusammen, von denen der überwiegende Teil allerdings abgestellt war. Ob weitere Loks im Moor waren, konnte nicht geklärt werden.
Besucht wurde der Betrieb am 11.05.2012. Nach der Erlaubnis zum Betreten und Fotografieren der Anlagen entstanden diese Bilder.

Die Bilder 2 bis 21 können durch Anklicken vergrößert werden.

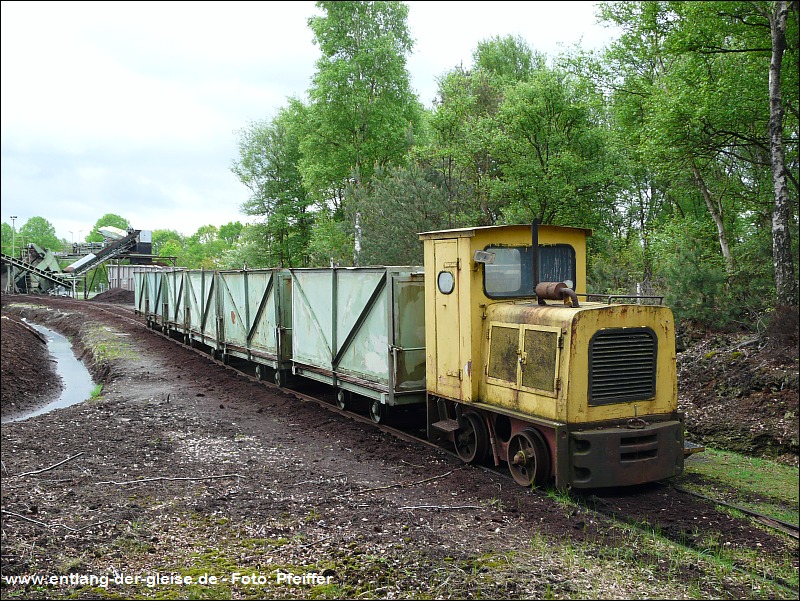

1 Sieht nur so aus, wie ein normaler Torfzug: Lok 5 verhindert am Ende eines Stumpfgleises, dass die entladenen Torfloren zu weit rollen.
234

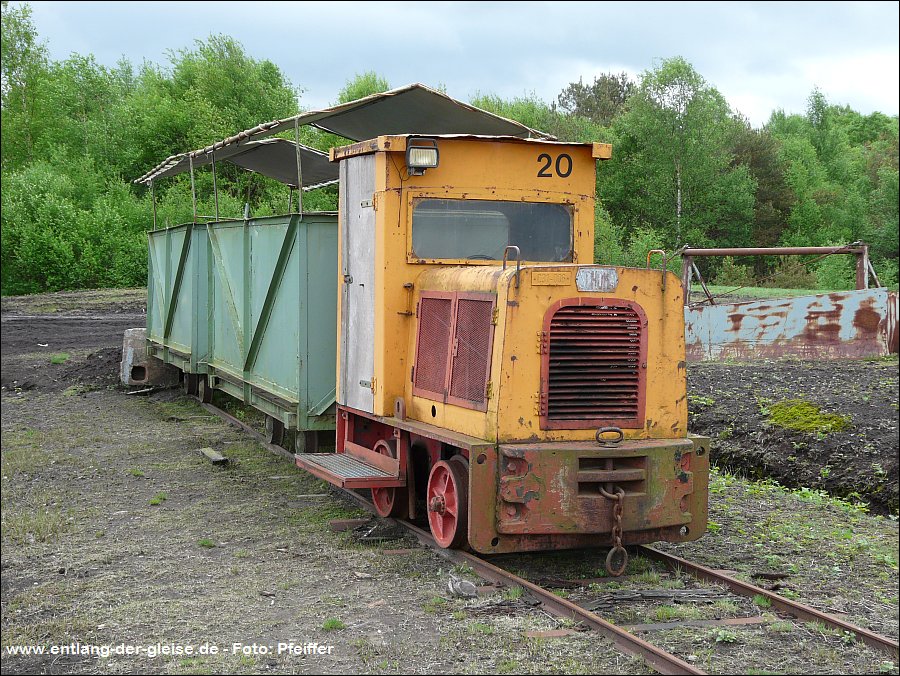

2   Für Bereisungsfahrten stehen zwei Personenwagen zur Verfügung, die mit einfachen Mitteln aus Torfloren hergerichtet wurden. Lok 20 davor ist die Schöma 3849, eine CHL-20G aus dem Jahr 1973. Wie viele Griendtsveen-Loks bekam sie ein Führerhaus Marke Eigenbau.

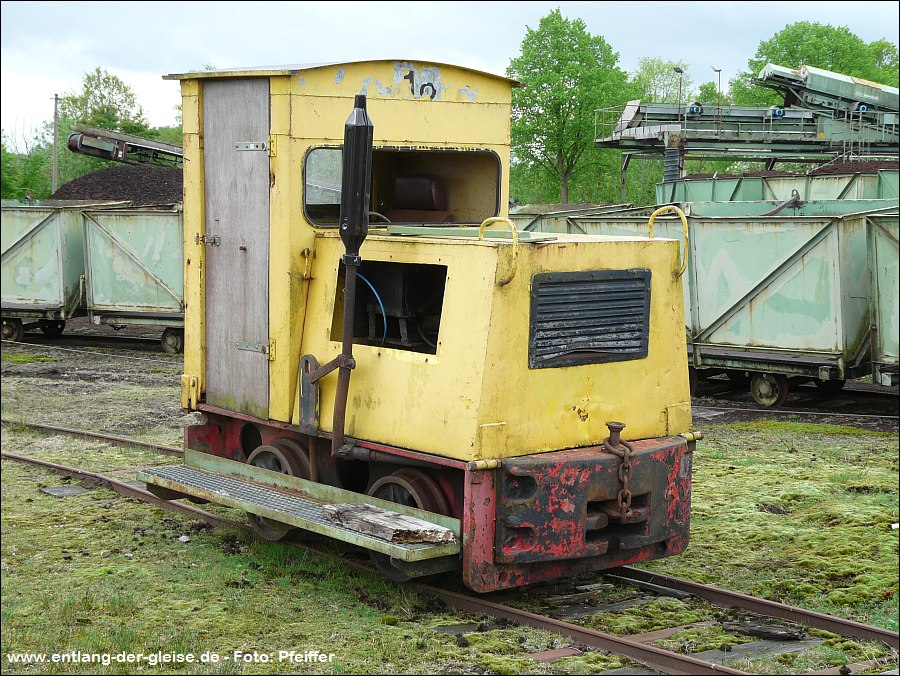

3   Mit Trittbrett, neuer klappbarer Motorhaube und einem Führerhaus, das sicherlich nicht ab Werk geliefert wurde, zeigt sich Lok 18 im Werk. Ihre Identität in Form eines Fabrikschildes hat sie leider verloren.
4

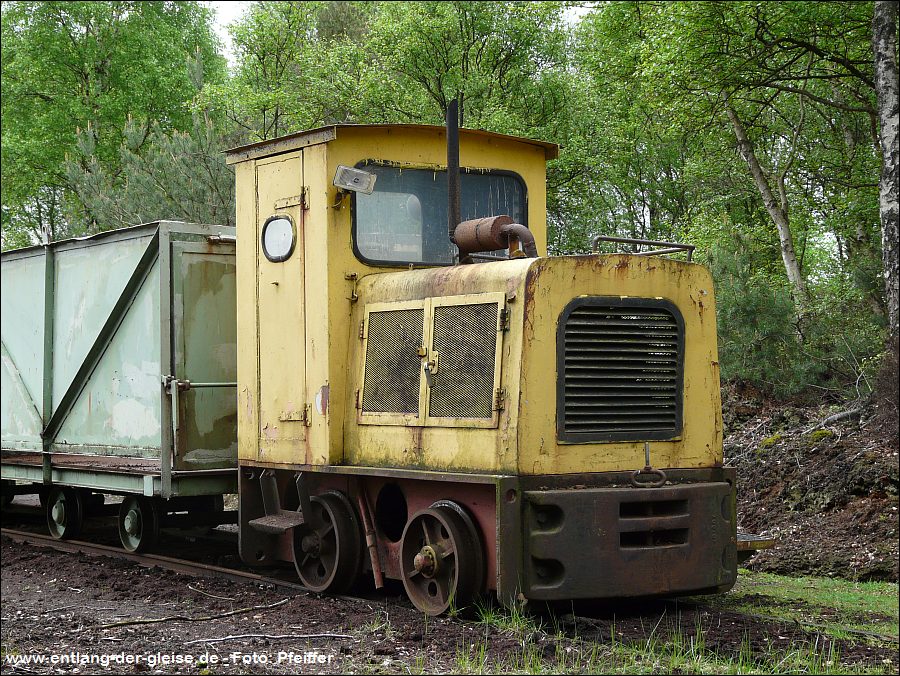

   An einem der beiden Entladegleise verhindert Lok 5 (Schöma 3229/1970) als mobiler Prellbock, dass entladene Wagen über das Gleisende hinaus rollen können.
567

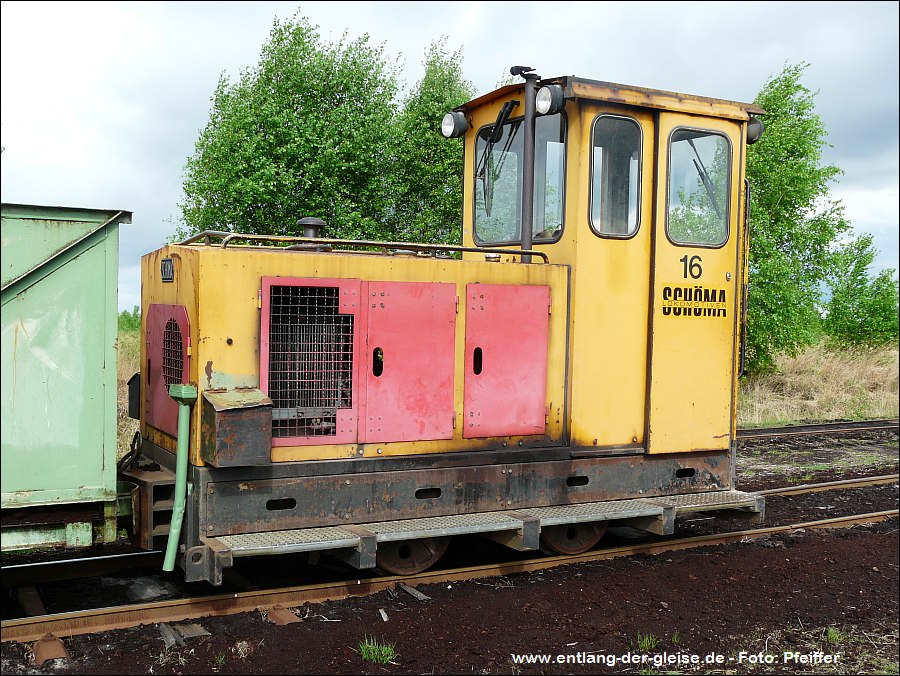

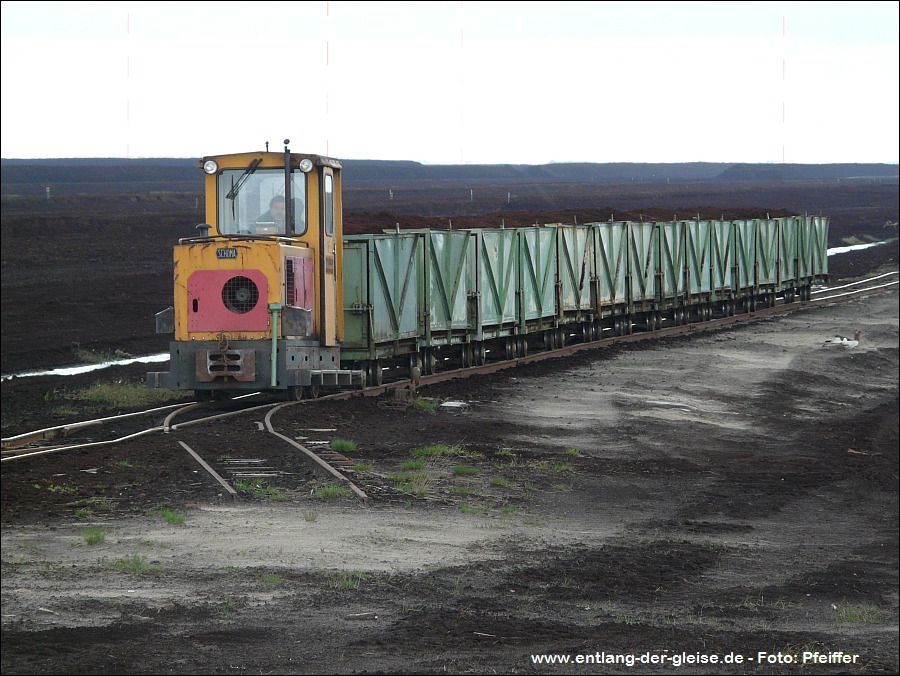

5   Den Streckendienst besorgt die modernste Lok der Bahn, die 1997 gebaute Lok 16 (Schöma 5518/1997). Diese Maschiene vom Typ CHL-40G ist auch die größte Lok des Werkes und mit einer Funkfernsteuerung ausgestattet.
6
  Die Esterweger Dose mit dem Westermoor liegt hinter dem beladenen Zug, der gleich die Entladestelle erreichen wird.
7

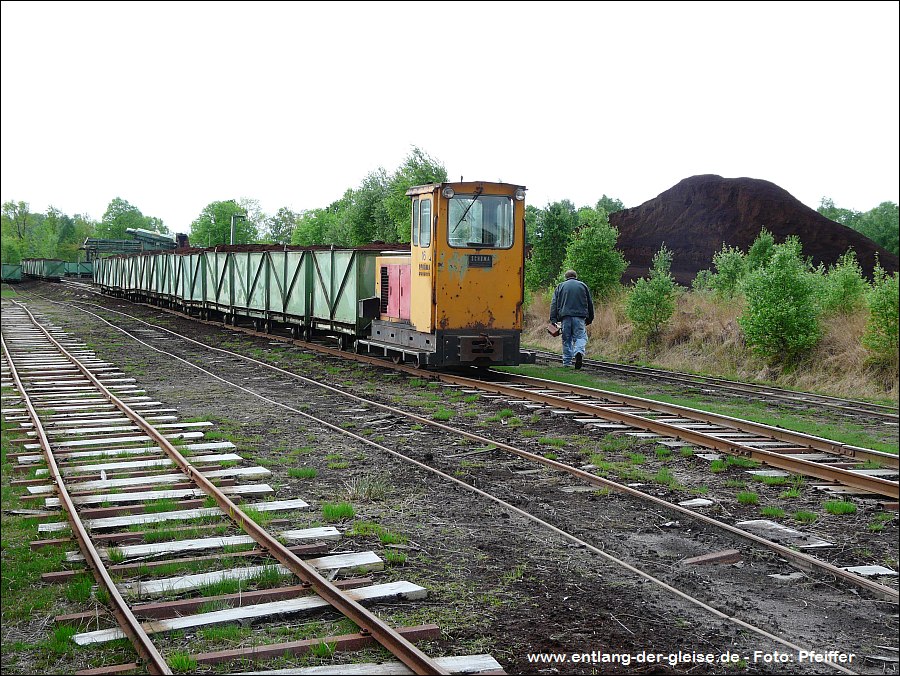

  Vor der Entladung liegen gleich vier Gleise parallel - man beachte den unterschiedlichen Zustand jedes Gleises! Lok 16 hat ihren Zug umfahren und schiebt ihn nun die letzten Meter zur Entladung.
8910

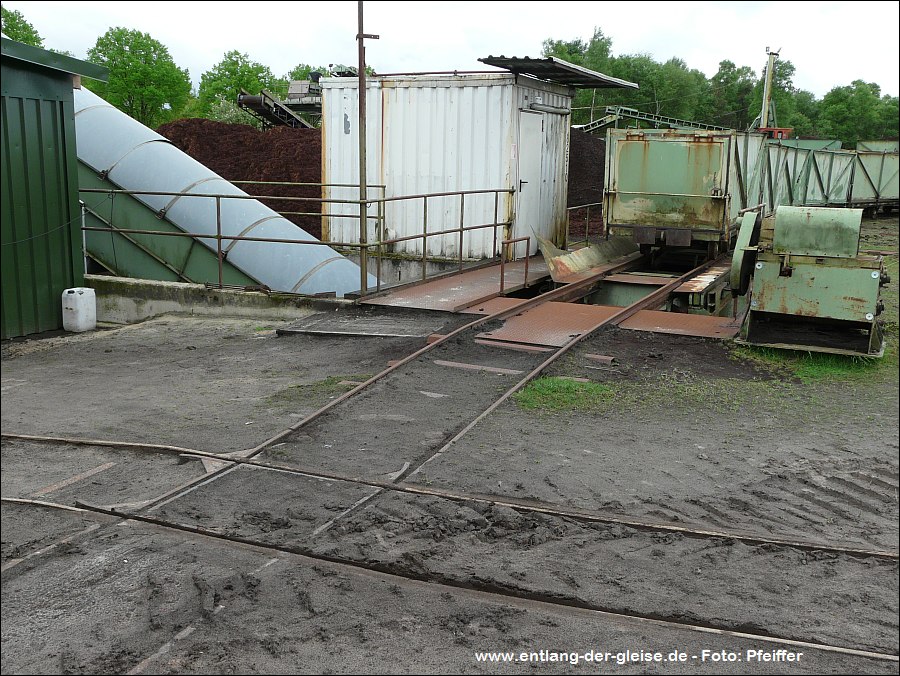

8   Die Entladung der Loren erfolgt über zwei Kippanlagen direkt auf Förderbänder, die den Torf in bereit stehende Lkw transportieren. Eine Aufbereitung findet hier nicht statt. Unmittelbar hinter einer der Kippanlagen kreuzt ein Stumpfgleis zur Tankstelle.
9
   Die zweite Kippanlage, an der leider ebenfalls nicht gearbeitet wurde.
10

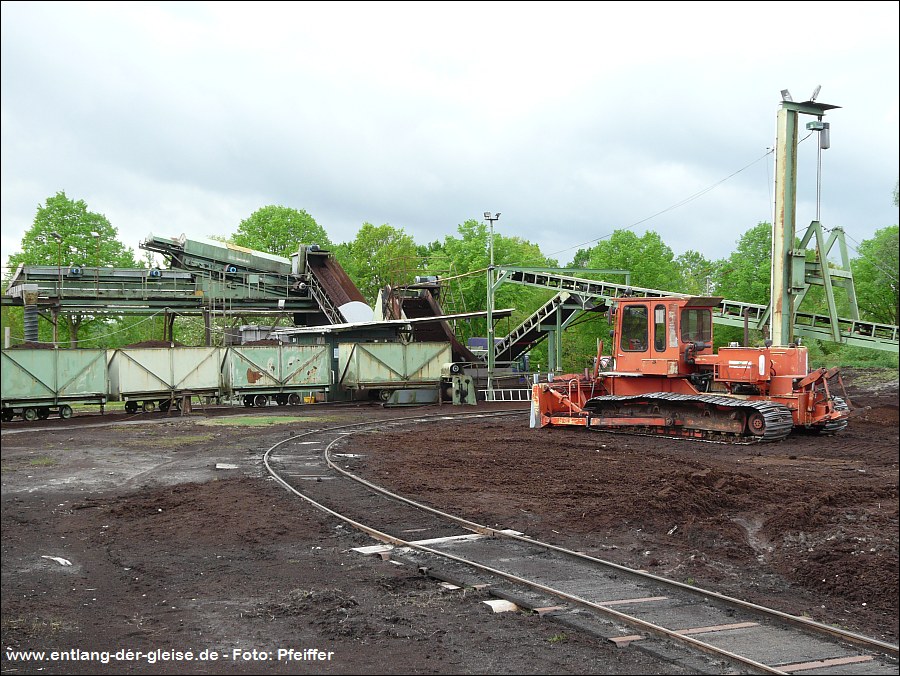

   Zeitweilig wird der Torf auch auf Halde gekippt, dazu führt eine Bandanlage nach rechts. Für Arbeiten an der Halde steht die Moorraupe bereit.
111213

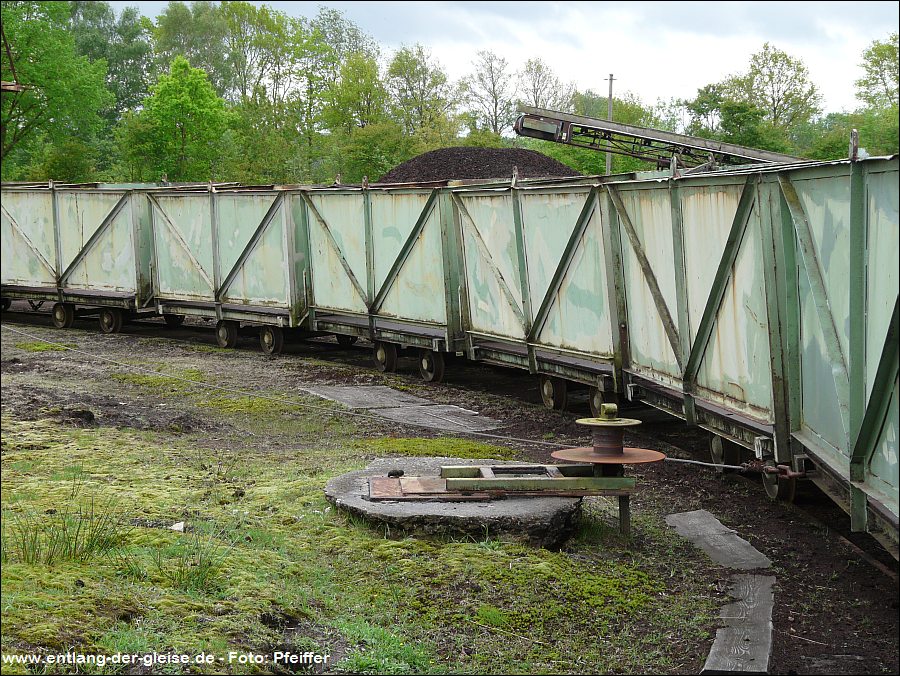

11   Beide Entladungen verfügen über elektrisch angetriebene Spillanlagen, so dass keine Lokomotiven benötigt werden. Hier sind eine Umlenkrolle und die Befestigung des Zughakens an einer Lore gut zu erkennen.
12

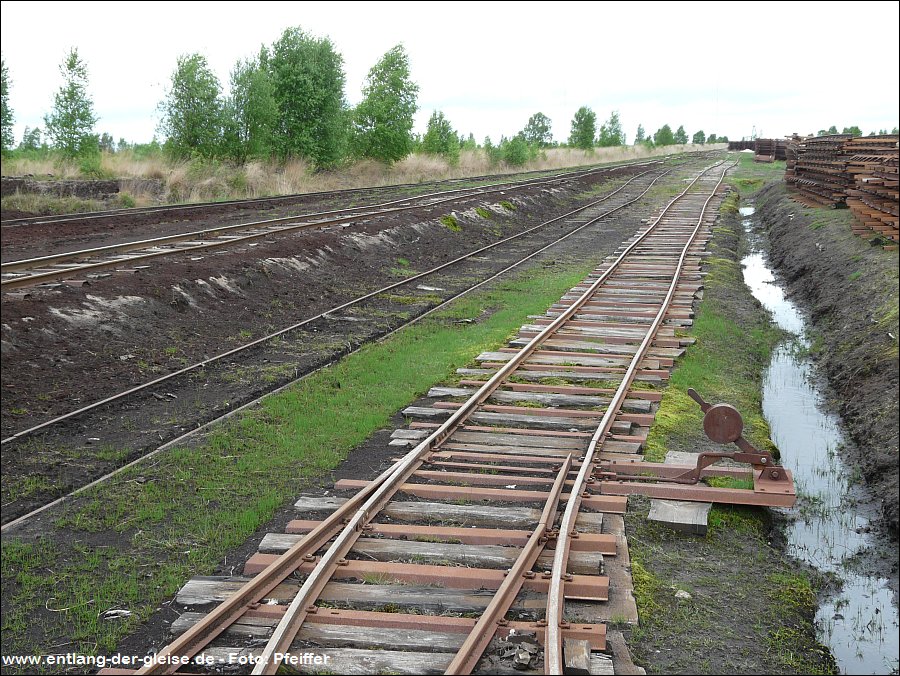

   Ein Blick in Richtung Moor zeigt die vier parallelen Gleise und ihre unterschiedlichen Gleisbettungen.
13

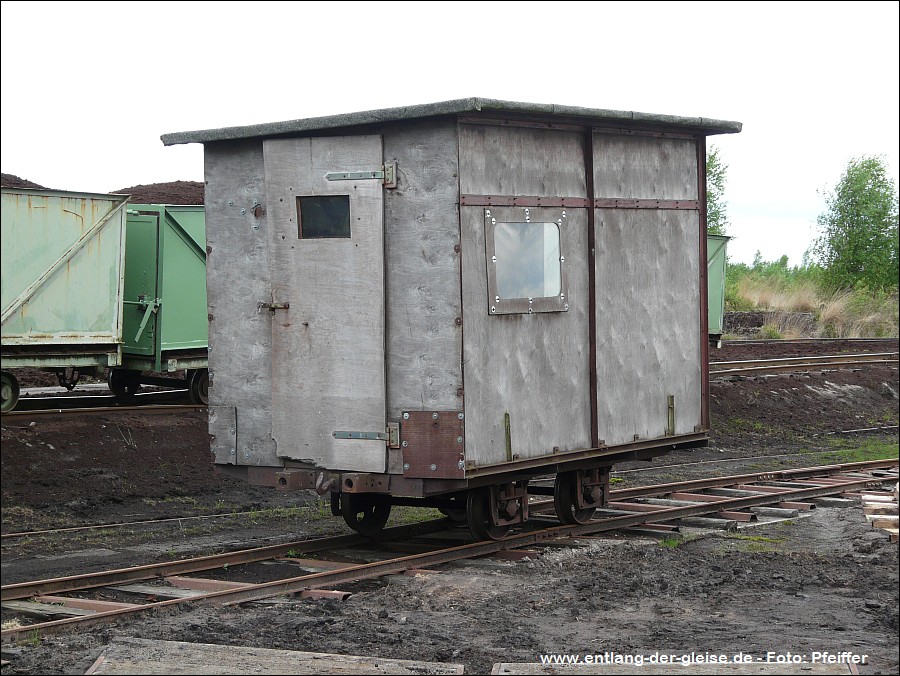

   Eine fahrbare Aufenthaltsbude gehört ebenfalls zum Bestand der Torfbahn Esterwegen.
141516

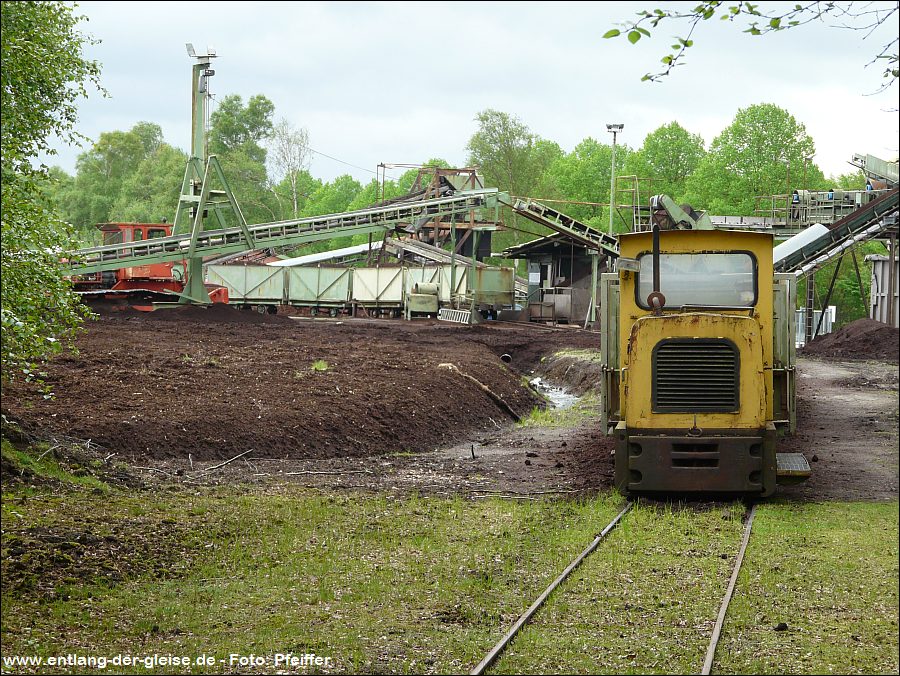

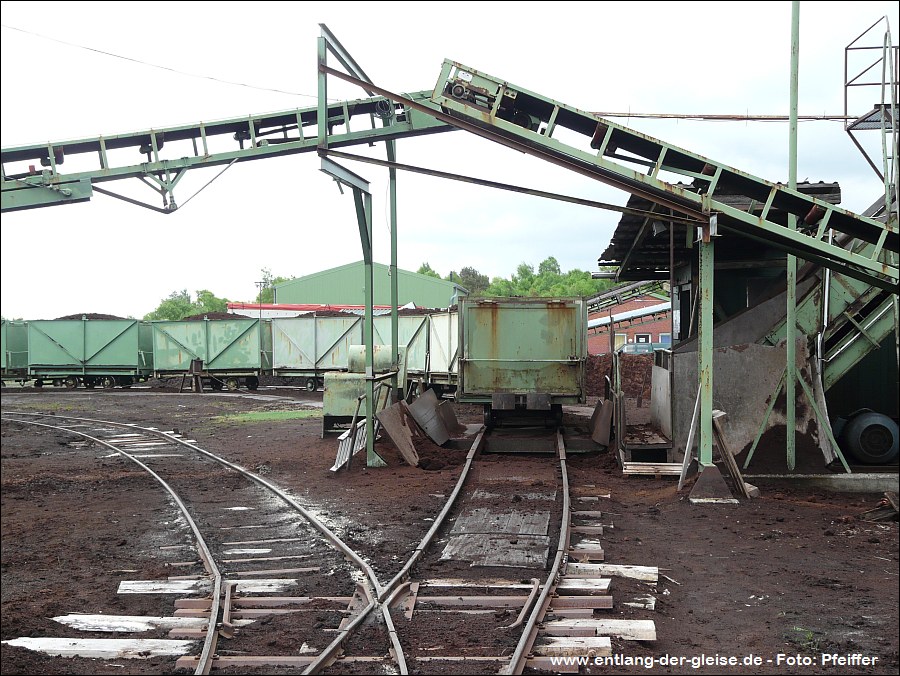

14   Ein Blick auf die Umladeanlagen vom Gleisende aus gesehen. Lok 5 dient als Prellbock.
15
   Unendliche Weiten: Die Strecke führt schnurgerade in Richtung Westermoor.

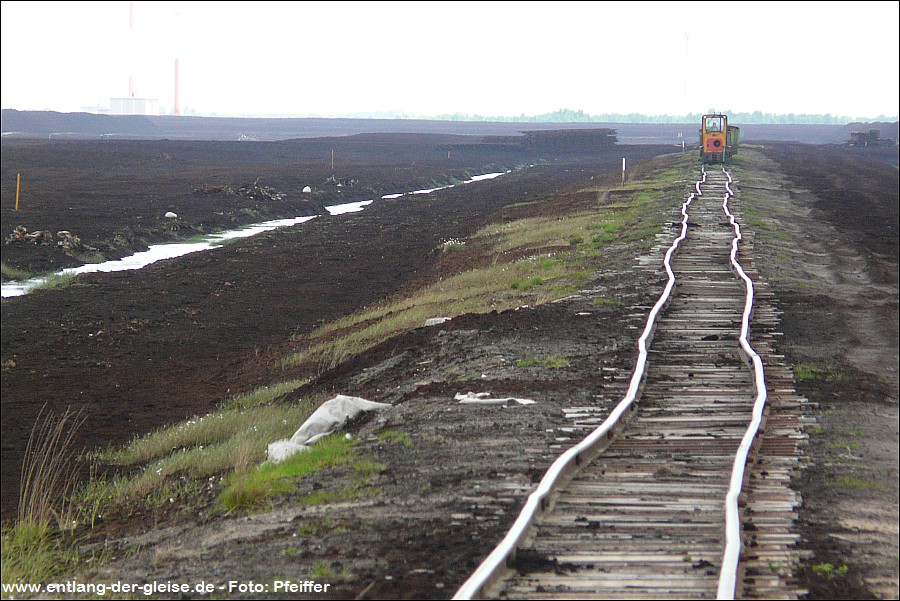

16   Keine Gefahr: Bis der von Lok 16 gezogene Zug den Standort des Fotografen erreicht, vergehen noch viele Minuten. Ein 500 mm Teleobjektiv macht es möglich.
171819

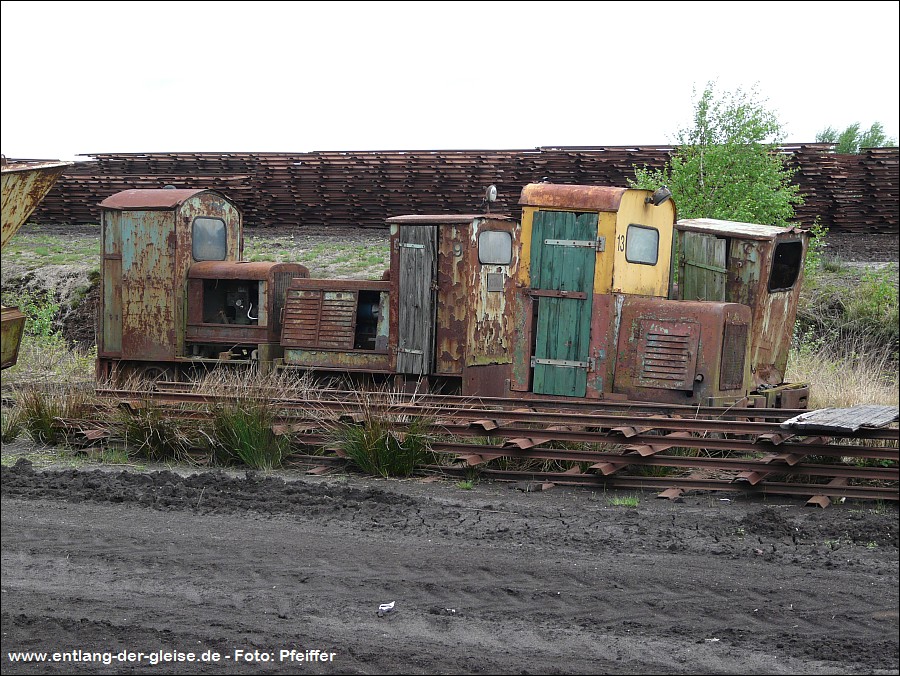

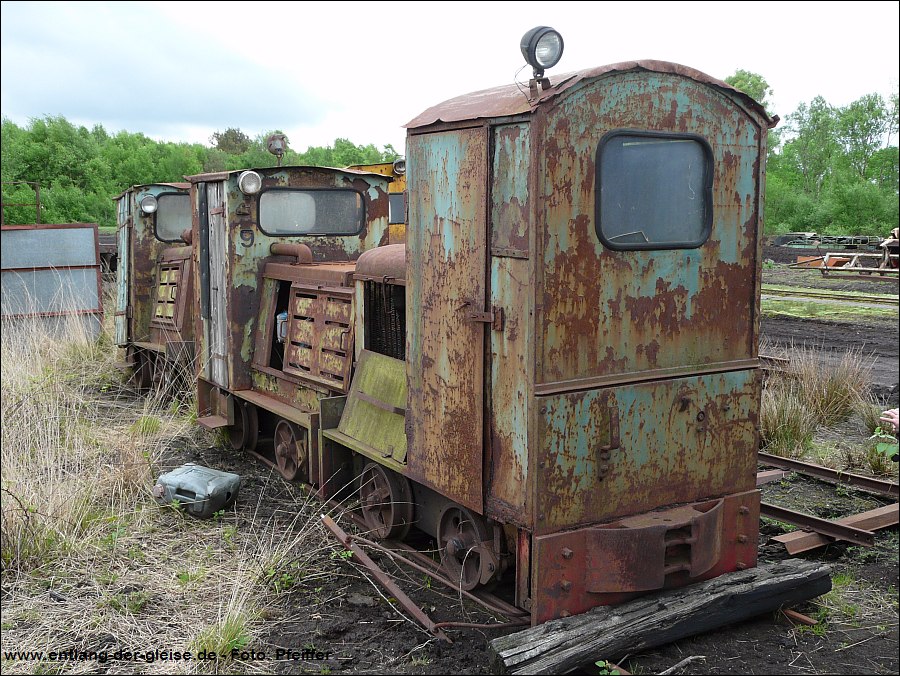

17   Auch einen Lokomotivfriedhof findet man im Werk Esterwegen: Vier ausgediente Loks warten wahrscheinlich auf den Schrotthändler. Zu sehen sind von links nach rechts: Lok 1 (Schöma 281/1937), Lok 9 (Schöma 2207/1959), Lok 13 (Schöma 2627/1962) und Lok 3 (Schöma 2406/1960).
18

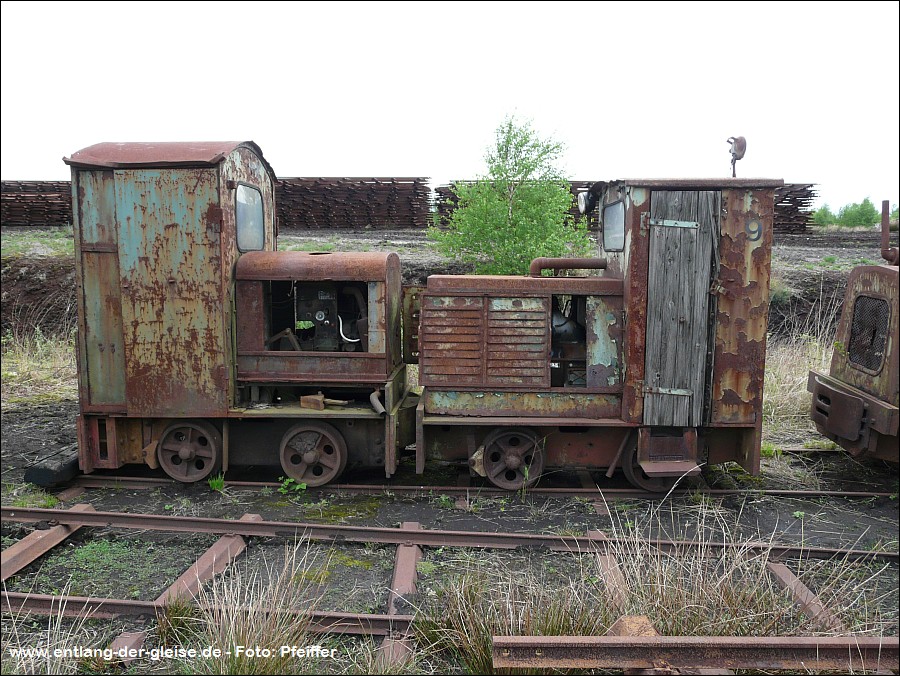

   Lok 13 und Lok 3 auf bzw. neben den Schienen.
19   "Platzsparend" sind Lok 1 und Lok 9 abgestellt, da letztere keine Puffer mehr hat.
2021
20   Ein echtes Schätzchen ist die 1937 gebaute Lok 1, eine 10 PS-Schöma, die zu den ältesten erhaltenen Schöma-Loks zählt. Dagegen sind die anderen abgestellten Maschinen keine Raritäten.

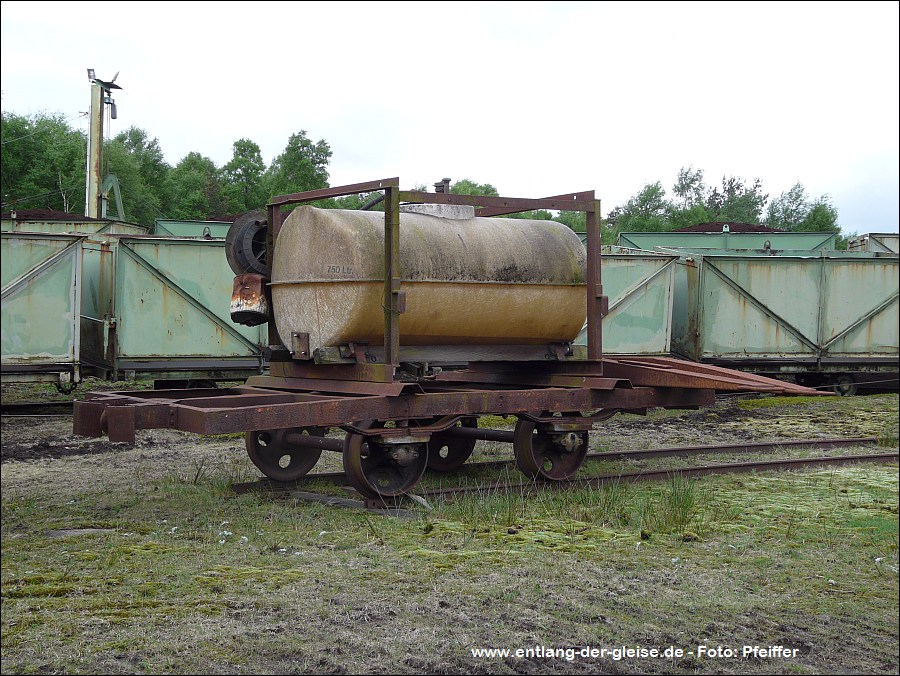

21   Die Tanklore sieht zwar marode aus, könnte aber noch zum Einsatz zu kommen. Man beachte die Blattfedern!
Die Daten der hier gezeigten Feldbahnloks
Hersteller Fabriknr./Bj. Typ Betriebsnr.
Schöma 281 / 1937 10 PS 1
Schöma 2207 / 1959 CDL-20 9
Schöma 2406 / 1960 CDL-20 3
Schöma 2627 / 1962 KDL-10 13
Schöma 3229 / 1970 CHL-20G 5
Schöma 3849 / 1973 CHL-20G 20
Schöma 5518 / 1997 CHL-40G 16
Schöma ? / ? ? 18
